Testgeräte für die Messung des Schwerpunkts und der Trägheitsmomente
Präzise und effiziente Messung des Schwerpunkts und der Trägheitsmomente von sowohl ganzen Fahrzeugen als auch Fahrzeugbauteilen.
Warum sind genaue Tests des Schwerpunkts und der Trägheitsmomente so wichtig für die Fahrzeugentwicklung?
Der Schwerpunkt stellt den Punkt dar, an dem sich das gesamte Gewicht eines Fahrzeugs konzentriert, die Trägheitsmomente beschreiben, wie sich die Masse um verschiedene Drehachsen verteilt. Bei der Entwicklung von Fahrzeugen sind das Verständnis und die Optimierung des Schwerpunkts und der Trägheitsmomente von grundlegender Bedeutung für die Herstellung von Fahrzeugen, die im realen Fahrbetrieb stabil, wendig und sicher im Handling sind. Die Trägheitsmomente und der Schwerpunkt eines Fahrzeugs können mit verschiedenen Methoden gemessen werden, je nachdem, wie genau und komplex die Messung sein soll.
Bei AB Dynamics erfolgt die Prüfung des Schwerpunkts und der Trägheitsmomente über ein optionales Add-on zu unserer Maschine für Kinematik- und Compliance-Tests (K&C), der SPMM Plus. Diese Option ermöglicht die Messung der vollständigen Massenträgheitseigenschaften von Fahrzeugen und Objekten sowie eine detaillierte Analyse der Federungseigenschaften eines Fahrzeugs unter verschiedenen Belastungsbedingungen.

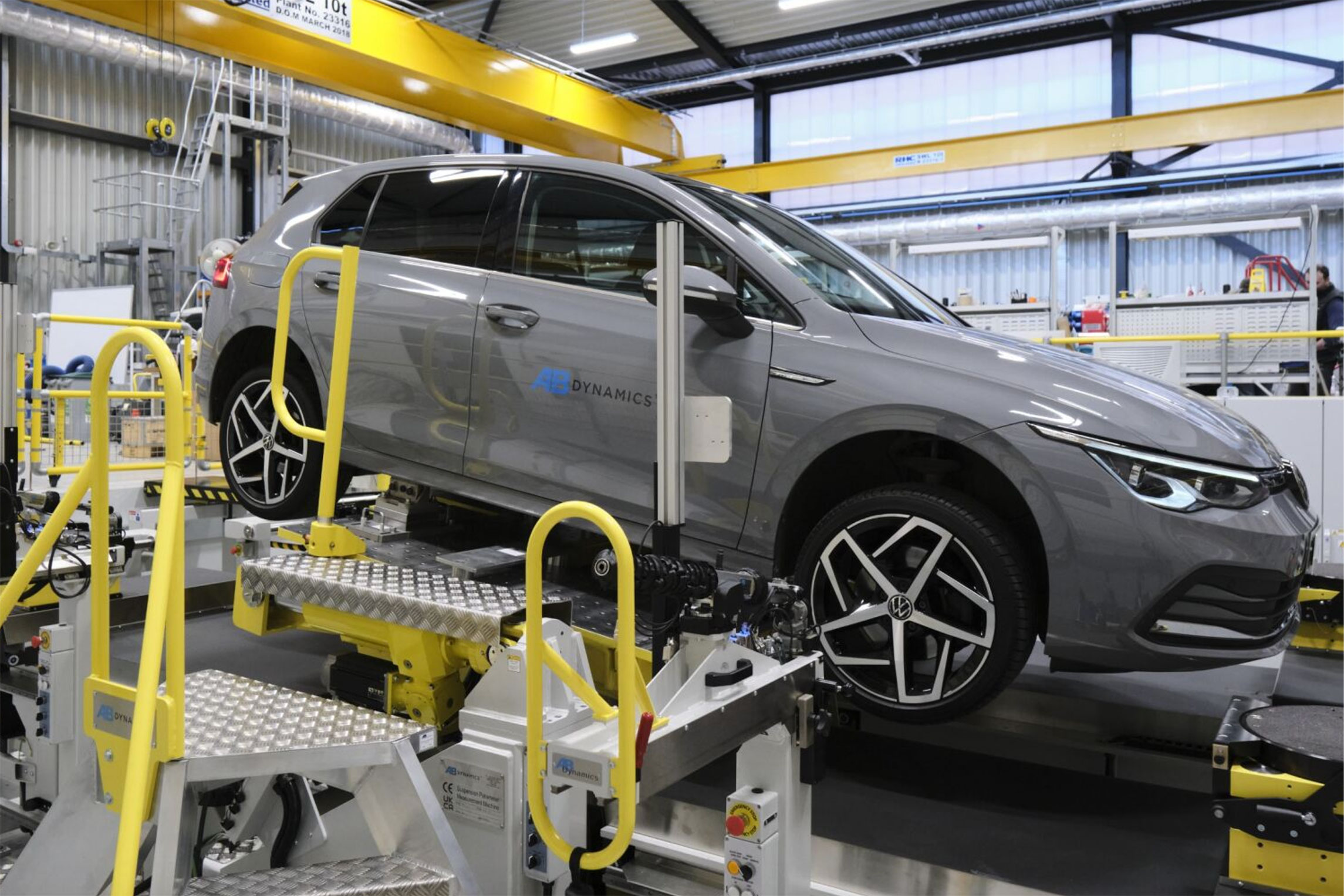

Die SPMM Plus
Mit unserer MIMS-Option (Moment of Inertia Measurement System) ist die SPMM Plus zwei Maschinen in einer. MIMS ermöglicht die genaue Messung des Schwerpunkts und der wichtigsten Trägheitsmomente von ganzen Fahrzeugen und Fahrzeugbauteilen und ist gleichzeitig in der Lage, alle für die Erstellung digitaler Fahrzeugmodelle erforderlichen fahrwerksbasierten Daten in nur wenigen Stunden zu generieren.
Die SPMM Plus ist das einzige System, der das Fahrzeug heben, rollen und neigen kann, um die vollständigen Trägheitsmomente zu ermitteln, die für die Erstellung eines genauen digitalen Fahrzeugmodells entscheidend sind. Darüber hinaus ermöglicht unser MIMS-Objekt-Add-on die Messung der Schwerpunkt- und der Trägheitsmomenteigenschaften von eigenständigen Objekten, wie z. B. elektrischen Antriebseinheiten.
So funktioniert das MIMS Upgrade
Das „Moving Body“-Design der SPMM Plus ermöglicht die Anwendung von Roll-, Nick-, Feder- und Gierbewegungen auf den Fahrzeugkörper. Dadurch werden Kräfte erzeugt, die mithilfe von Kraftmessdosen in den Schwellerklemmen genau gemessen werden. Die Einfachheit des Designs bedeutet auch, dass die SPMM in weniger als 30 Minuten von K&C auf den MIMS-Messmodus umgerüstet werden kann, ohne dass das Fahrzeug abgeladen werden muss. Die MIMS-Option ist als Upgrade sowohl für Zwei- als auch für Vierradstationen erhältlich.
Hauptmerkmale und technische Daten
Die SPMM Plus MIMS Option liefert genaue Daten zum Schwerpunkt- und Trägheitsmoment und ist von grundlegender Bedeutung für das Verständnis der Fahr- und Handling-Eigenschaften des Testfahrzeugs.
- Ein einzigartiges Design mit beweglichem Mitteltisch und fester Bodenebene
- Drehungen um den gemessenen Schwerpunkt reduzieren Fehler der parallelen Achsen
- Vertikal-, Roll- und Kipptests bieten zwei oder mehr unabhängige Messungen des Schwerpunkts sowie der X-, Y-, Z-Bewegungen für erhöhte Genauigkeit
- Alle Kreuzprodukte der Trägheit können genau bestimmt werden
- Die Umrüstung vom K&C- auf den MIMS-Messmodus dauert weniger als 30 Minuten
- Speziell für die MIMS-Anwendung ausgewählte Feinfühligkeiten der piezoelektrischen Kraftmessdosen
- Das Object-Add-on ermöglicht die Messung von eigenständigen Objekten
